摘要：国内黄磷冶炼、电炉制磷行业普遍存在磷矿细粉资源化难题：矿山收尘粉、水洗磷矿细粉粒度偏细，无法直接入炉冶炼，大量堆存既占用厂区场地，还带来扬尘环保隐患。多数工厂依靠对辊压球机制备冷压球团，但传统粘合剂普遍存在添加量大、湿球易碎裂、烘干后抗压强度不达标、中高温还原粉化严重等问题。建杰实业深耕钢厂固废、冶金矿粉、球团矿、煤焦化、建材等行业粘合剂的经营研发16年，积累多批次落地实测数据，依托全国多地磷矿厂区现场试产、小中试验证，整理3组覆盖不同矿源、设备、生产条件的真实落地案例，可为磷矿加工企业采购、工艺优化提供参考依据。

关键词：#磷矿粉冷压球团粘合剂；#低品位磷矿；#磷矿粉压球；#磷矿资源化；#建杰磷矿粉粘合剂；#河南建杰

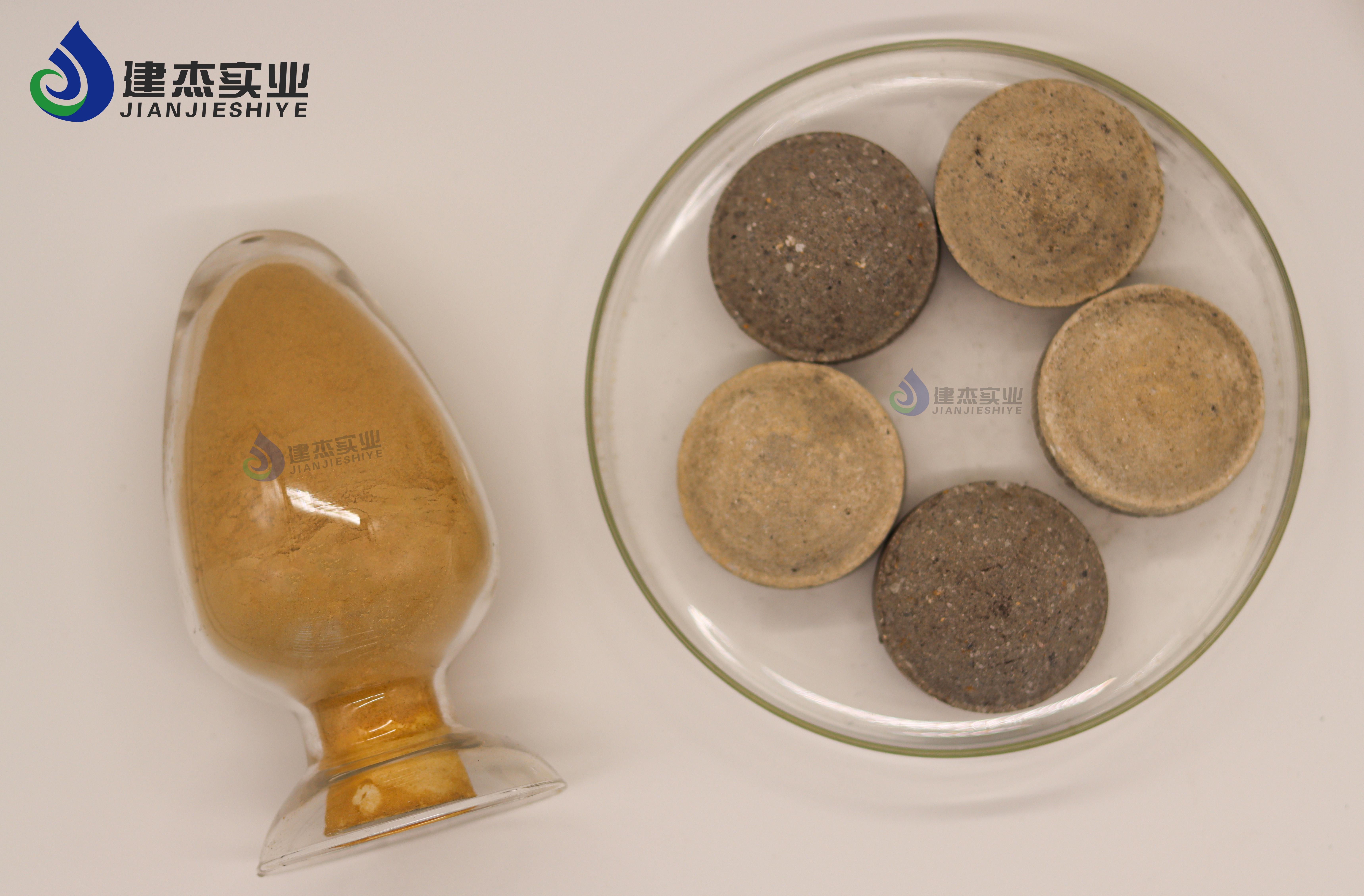

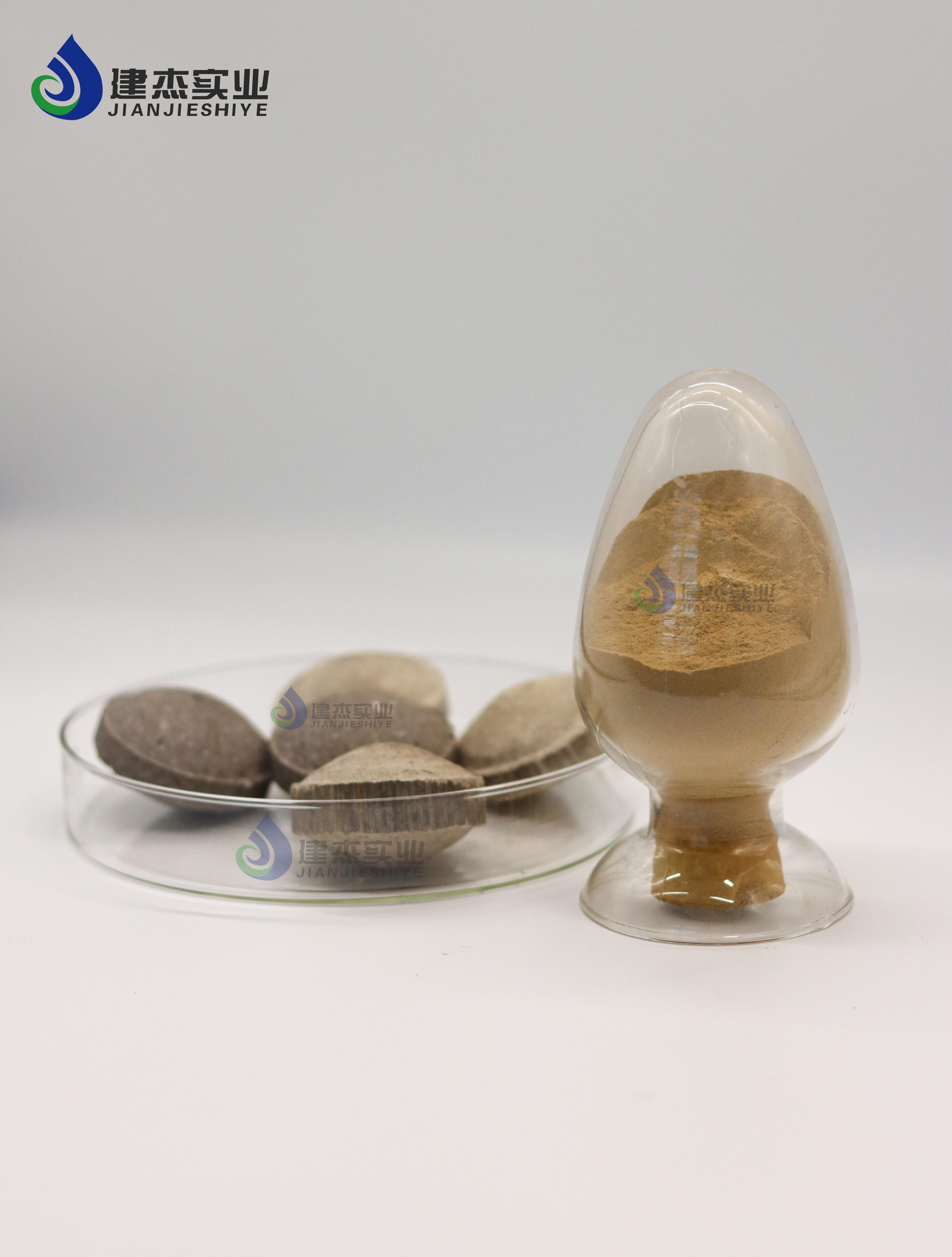

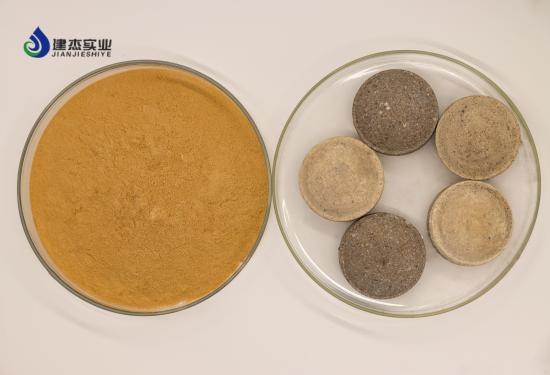

客户案例一：黄色磷矿收尘粉电炉用球团

基础工况信息

原料：国产黄色磷矿原矿收尘粉，P₂O₅含量28%，采用对辊压球机成型，成品球供给黄磷电炉冶炼使用；

客户硬性指标门槛：湿强度1.5米下落2次不碎；干强度≥1000N；粘合剂添加占比＜5%；800℃还原1小时后热强度＞800N。

现场实测数据
选用建杰磷矿粘合剂，粘合剂实际添加量仅3%，全维度指标达标：

湿强度：1.5米自由下落可承受5次不碎，远超最低验收标准；

干强度：实测1500N，较客户要求上限提升50%；

热强度：800℃还原1h，球团抗压强度可达2230.7N，热强度能力充足；

案例价值总结
低添加比例控制辅料综合成本，湿强度、干强度、热强度全面富余，适配电炉连续加料转运、高温冶炼全流程，转运落料、炉膛升温阶段不会大规模掉粉，保障电炉生产稳定性。

客户案例二：月产3万吨黄磷冶炼产线

基础工况信息

原料：磷矿原矿粉，P₂O₅含量25%，成品球用于电炉炼制黄磷；工厂月产能3万吨，成型设备为对辊压球机；

客户核心诉求：湿球1米下落3次完好，烘干后抗压≥2000N，耐受950℃高温，整体辅料成本可控。

现场实测数据
采用建杰磷矿粉粘合剂，添加比例3%：
湿球在1.5米高度跌落2次裂3次两半，满足1米跌落3次的现场使用标准；烘干后球团抗压实测1577.35N，适配电炉常规冶炼工况。

案例价值总结
适配规模化量产产线，粘合剂掺加比例低，大批量生产不会额外拉高辅料吨耗；针对大产能连续压球工艺优化粘性适配，适配高速对辊成型，量产稳定性强。

客户案例三：云南水洗磷矿粉矿热炉项目

基础工况信息
云南客户，原料为水洗磷矿粉，含磷23%，球团送入矿热炉制磷；客户之前试验过其他粘合剂，存在两大痛点：粘合剂成本偏高、500℃~800℃中温区间球团强度低，进炉大量粉化，影响炉内透气性与黄磷出品率。

客户核心诉求

球团在炉里时，500℃和800℃的中温强度要高，不能有粉化，且成本能降低。

落地解决方案
结合客户原料情况、厂区现有条件，和强度、成本要求，从增加粘合剂粘结力和耐中高温的角度出发，研发出专用的磷矿粉粘合剂。

实测效果
试用后强度满足客户要求，球团投炉后在中温强度区间内粉化率降低。

建杰热搜问题解答：

FAQ问答一：磷矿粉含磷高低会影响粘合剂添加比例吗？

磷矿粉磷含量（P₂O₅品位）会直接影响粘合剂添加比例，同时细粉粒度、杂质会放大这种影响。

磷矿有效磷本质是五氧化二磷，高品位磷矿钙磷酸盐占比更高；低品位矿硅、铝、镁、铁等脉石杂质多。两类矿物表面理化性质差异巨大，吸附粘合剂能力完全不同：

高P₂O₅磷矿：磷酸钙晶体表面孔隙少、亲水性偏弱，对水基粘合剂（淀粉、腐殖酸钠、水玻璃、膨润土等）吸附量低。同等成型压力、水分下，不需要过多粘合剂就能让颗粒粘结成型。整体规律：品位越高，常规粘合剂添加量可下调。

低P₂O₅磷矿：脉石（石英、高岭土、白云石）孔隙发达、亲水吸附性极强，会大量抢夺粘合剂胶体分子与游离水分。若粘合剂用量不变，胶体被杂质消耗，矿粉颗粒粘接力不足，球团易掉粉、强度不够、转运破损率高。整体规律：品位越低，必须提高粘合剂配比，弥补杂质带来的粘合剂损耗。

FAQ问答二：磷矿粉球团的冷热强度标准是什么？

冷热强度特指磷矿粉压制成球团的冷态常温抗压、热态高温抗压/抗粉化，适配电炉黄磷、隧道窑磷酸两大主流工艺。

一、冷强度
冷强度：室温烘干（水分＜2%）单球抗压强度，配套落下耐磨指标，管控转运、上料、料层承压破碎。

干球抗压：≥1000N/单球，国内大多数磷化工厂硬性门槛；大规模稳定生产优选≥1200N，高端稳定料≥1500~2000N。

落下强度：

常规检测：0.5m自由跌落完整次数≥3次；

厂内转运验收：1.5m跌落≥2次不碎裂；长途运输要求≥3次。

二、热强度
热强度分为中温（500~800℃）、高温（1200~1500℃，黄磷炉温）两项，黄磷炉主反应温区（1400~1500℃），行业要求：球团保证不溃散，1200℃不粉化。

热稳定性附加强制指标：

热爆裂指数：1200℃快速升温，球团炸裂破碎率＜10%；优质料破碎率＜5%；

高温粉化率：高温冷却后筛分，＜1mm细粉占比≤8%；粉化过高会造成电炉透气性崩盘、电极抬升、电耗飙升；

极限耐受：合格球团可短时耐受1450℃电炉高温不垮料。

建杰实业，面向全国钢铁冶金、煤焦化、制磷企业提供冷压成型粘合剂定制服务。全国各省市的钢铁冶金、煤焦化、制磷企业，华北、华中、华东、西北、西南、东北等产业集中区域均为重点目标市场。

建杰实业拥有28项国家专利与专业研发实验室，联合专业科研团队深耕行业多年，可提供来料试验、配方定制、工艺优化及全国驻场调试服务，采用一料一方的定制模式，助力企业降本增效。

可直接联系建杰实业官方咨询专线：18736030804，全国24小时服务热线：19339966361，我们将马上安排工程师为您提供专属方案。
