摘要：由磷矿粉制成的球团，在生产、运输、使用过程中需有显著的抗破碎和抗磨损能力，才能使球团有足够的强度回炉冶炼，因此球团冷压成型生产工艺中，制成的球团要达到好的湿强度、干强度、热强度，必须要注意磷矿粉粘合剂的选择、设备选型、成型压力、原料配比、加水量、搅拌时间、烘干时间等生产工艺流程中主要关键点，使球团有足够的抗冲击、抗压、耐磨强度回炉循环利用。

关键词：#磷矿粉粘合剂；#冷压球团；#成型工艺；#建杰复合型磷矿粉粘合剂；#建杰实业

1. 磷矿粉粘合剂的选择

粘合剂是冷压成型核心部分，是改善球团湿态强度、干态强度、热态强度的关键因素。现在市场上常用的粘合剂有无机粘合剂、有机粘合剂、复合粘合剂三类。

无机粘合剂包括膨润土、水泥、水玻璃、苦土以及各种无机盐等，一般来源广，价格低，制得的球团具有较高的机械强度，但无机成分太多，会造成球团品位低；

有机粘合剂包括腐殖酸钠、糖蜜、糊精、木质素等，能增加物料粉末的可塑性、冷强度，但粘度低，有的味道大，有的是液体，不易生产利用；

复合粘合剂是由各种有机粘合剂和无机粘合剂配制而成，既可以充分发挥各种粘合剂的优势，弥补单一粘合剂的不足。

为节省企业能耗、控制生产成本，河南建杰凭着16年的粘合剂研发经验，研制出了一种复合型磷矿粉粘合剂，此粘合剂是以有机物为主料，加入增粘剂、增强剂、改性剂等原料，通过一系列工艺生产而成的复合磷矿粉粘合剂。

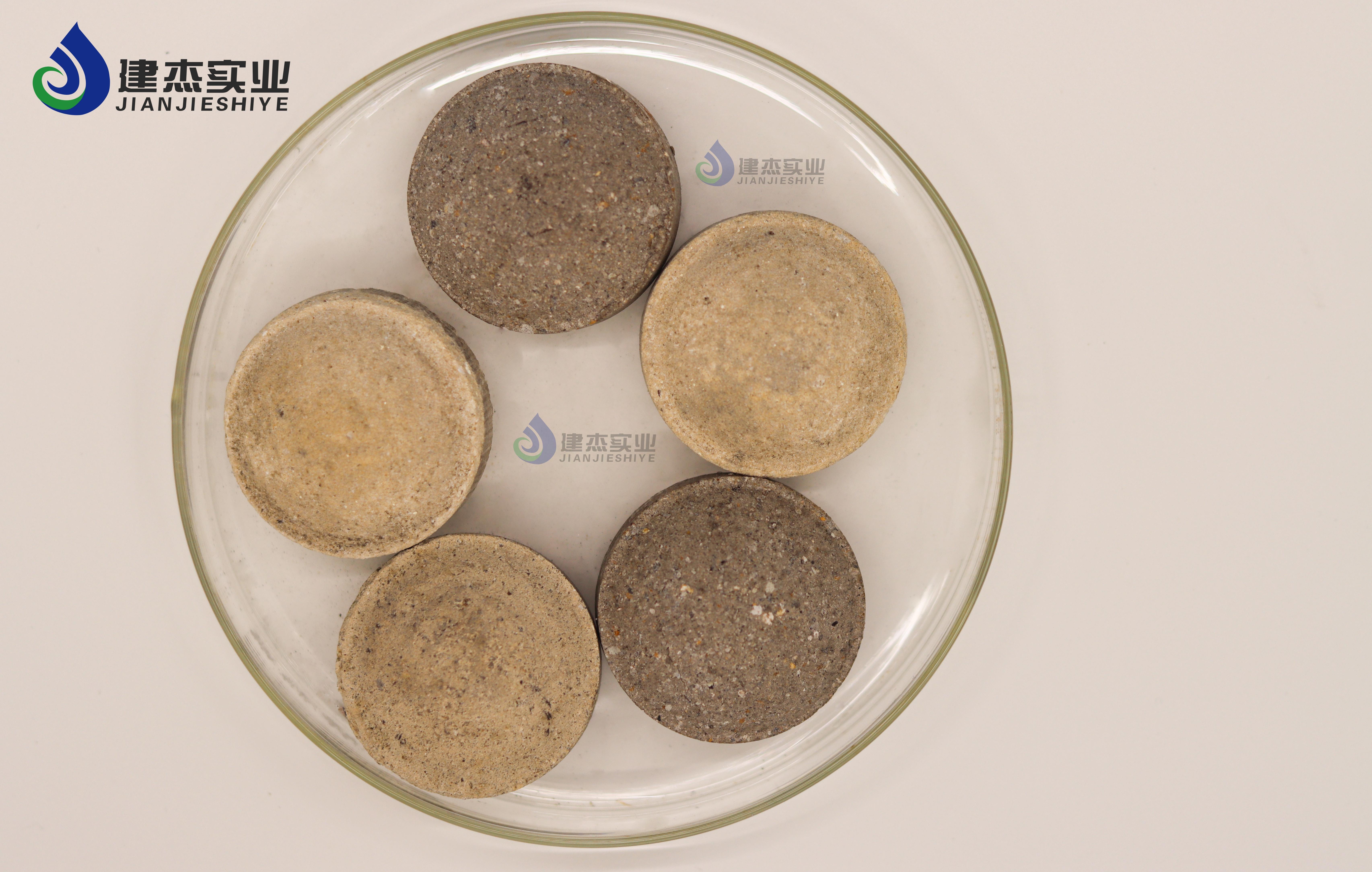

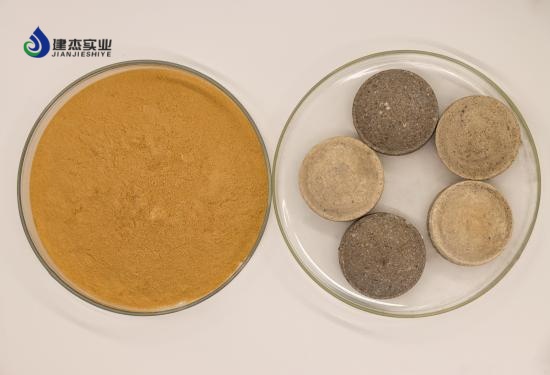

建杰实业系列磷矿粉粘合剂状态是粉末，使用时将粘合剂粉末按比例加入物料中充分搅拌，搅拌均匀后再加适量水搅拌，搅拌至物料手握成团、手搓散开的状态，即可用成型设备压制成湿球团，使球团经烘干或自然晾晒3天，即可有足够干强度投炉使用。

2. 设备选型：基础硬件，决定压力上限与物料适配性

设备是实现成型工艺的载体，选型直接限定成型压力、适用含水率、产能与成品球团密实度，需结合场地、预算、产能、磷矿粉特性综合选择：

2.1 常规对辊挤压压球设备

适配中小产能生产线，成型压力中等，混合料适宜加水量8%~12%；设备投入成本低、运维简单，适合水洗磷矿粉、普通原矿粉常规造球，成品湿强度适中，配套晾晒固化即可满足基础生产需求。

（图片来源网络）

2.2 高压压球机+预压密成套设备

可提供更大成型压实力，物料内部孔隙压缩更充分，混合料允许加水量仅5%左右；球团密实度更高，湿、干、热强度全面提升，成型率可达98%，适合高产量、高球团强度要求、配套烘干生产线的大型黄磷企业。

（图片来源网络）

2.3 配套辅助设备匹配要求

搅拌设备：需选用强力混料机，保障干粉预混、加水湿混充分均匀；

烘干设备：免烘干工艺可省去烘干线，仅需堆放场地；烘干型粘合剂需配套滚筒烘干、网带烘干设备，精准控制烘干时长。

设备选型偏差会造成后续参数无法达标，低压设备强行压低水分会成型困难，高压设备搭配高水分物料易粘辊、球团变形发软。

3. 成型压力：决定球团密实度与基础湿强度

成型压力是压实矿粉、搭建粘结网络骨架的核心参数，强度随压力提升呈先升后降规律：

压力不足：磷矿粉颗粒间隙大，粘合剂无法充分包裹、桥接粉料，湿球内部疏松，落下易碎裂，湿强度大幅偏低，成型率下降；
压力适中：颗粒紧密贴合，水分与粘合剂均匀渗透填充孔隙，毛细粘结力、机械咬合力同步提升，湿球1.5m跌落2次不碎，干强度、热强度同步达标；
压力过大：粉料被过度挤压，粘合剂水分被挤出至球团表层，内部粘结组分流失，球团内部产生微裂纹，烘干、高温受热时极易开裂粉化。

4. 原料配比：平衡粘结体系，稳定干、热强度

原料配比包含磷矿粉粒度搭配、粘合剂添加量、辅料比例三大维度，直接影响球团长期强度与耐高温性能：

4.1 粘合剂添加配比

建杰复合型磷矿粘合剂常规添加量3%~5%，依据磷矿粉粒度、比表面积微调：加量偏低则粘结组分不足，干球、热强度不达标；过量会增加生产成本，无机组分偏高还会稀释磷矿品位。

5. 加水量：调控物料成型状态

水量太少，磷矿粉和粘合剂等物料与水不能充分渗透，粘结力达不到，湿强度低，导致球团成型率低；水量太多，球团太软，密度太低，塑性差。加水量也与成型设备压力有关，使用常规对辊挤压设备的加水量一般在8~12%，高压机或有压密机的设备加水量一般在5%左右。

对于加水量的判断，可结合物料状态进行判断，通常粘合剂粉末与磷矿粉物料先充分搅拌，搅拌均匀后再加适量水搅拌，一般以搅拌至磷矿粉物料手握成团、手搓散开的状态为准，即为加水量适合的状态，厂家可调试后再定加水量。

6. 搅拌时间：保障粘合剂均匀分散，避免局部弱球

搅拌分为干粉预混、加水湿混两段，时长把控直接关系粘结体系均匀性：

搅拌时间过短：粘合剂粉末与磷矿粉混合不均，局部缺胶形成“夹心弱球”，湿球一碰即碎，烘干后出现大量低强度次品；
搅拌时间过长：混合料水分过度挥发，粘合剂分子链被过度剪切破坏，粘着力下降，湿强度显著降低；
标准操作流程：先干粉混合均匀，再分次喷淋加水搅拌，总搅拌时长控制在合理区间，混匀后物料达到手握成团、不散不粘设备的状态即可压球。

7. 烘干时间：固化粘结结构，锁定干强度与热稳定性

7.1 烘干型粘合剂

配套烘干设备时，烘干时长需匹配烘干温度：烘干时间太短，球团内部残留游离水，受热水汽膨胀炸裂；烘干时间过长，球团表层过度失水开裂，高温热强度断崖式下跌。

7.2 热强度关联

充分烘干固化后的球团，500℃煅烧1h抗压仍可达1000N、800℃煅烧1h保持800N以上强度；烘干不到位的球团，高温下粘结体系失效，容易大量粉化堵塞电炉。

建杰热搜问题解答

FAQ问答一：磷矿粉的用途有哪些？

一、农业领域

直接作缓释磷肥
磷矿粉含枸溶性磷，仅溶于弱酸，适合南方酸性土壤，肥效缓慢持久（2～3年），用作果园、茶园、林地、油茶、橡胶等经济林木基肥；搭配有机肥堆肥可大幅提升磷利用率，不易淋溶流失、不会烧苗。适合油菜、萝卜、荞麦等吸磷能力强的作物，小麦、水稻等浅根作物需配合速效磷肥使用。

工业磷肥核心原料
加工生产过磷酸钙、重钙、磷酸一铵/二铵、复合肥、钙镁磷肥等主流化肥，是全球粮食种植的基础磷源，约80%磷矿粉用于磷肥制造。

二、黄磷冶炼

磷矿粉经冷压球团成型后送入电炉冶炼生产工业黄磷：

粉状磷矿无法直接入炉，粉尘大、透气性差、损耗高；添加粘合剂压制成高强度球团，提升炉料透气性，降低粉化堵塞、提高黄磷产出率；

球团需具备湿/干/热强度，500～800℃高温不碎裂，适配大型黄磷电炉连续生产，是黄磷企业主流预处理工艺。

三、化工与磷酸盐制造

制取工业磷酸、食品级磷酸，延伸生产各类磷酸盐（六偏磷酸钠、焦磷酸盐、磷酸氢钙等）；

下游用于洗涤剂助剂、金属表面磷化处理、水处理缓蚀剂、阻燃材料、陶瓷釉料、玻璃澄清剂。

四、饲料添加剂

提纯加工为饲料级磷酸氢钙，补充畜禽水产骨骼生长所需磷、钙元素，是畜牧业核心矿物饲料原料。

五、新能源高新材料

高纯磷矿粉制备电子级磷酸，进一步生产磷酸铁锂，作为动力电池正极核心原料，是新能源锂电产业链关键上游原料。

建杰实业，面向全国钢铁冶金、煤焦化、制磷企业提供冷压成型粘合剂定制服务。全国各省市的钢铁冶金、煤焦化、制磷企业，华北、华中、华东、西北、西南、东北等产业集中区域均为重点目标市场。

建杰实业拥有28项国家专利与专业研发实验室，联合专业科研团队深耕行业多年，可提供来料试验、配方定制、工艺优化及全国驻场调试服务，采用一料一方的定制模式，助力企业降本增效。

可直接联系建杰实业官方咨询专线：18736030804，全国24小时服务热线：19339966361，我们将马上安排工程师为您提供专属方案。
